Une étape indispensable est de contrôler la présence et l’asociabilité aux automates. Pour cela, vérifiez la présence de ceux-ci sur le réseau et enfin de validez les données.
Vérifier la présence de l’automate sur le réseau

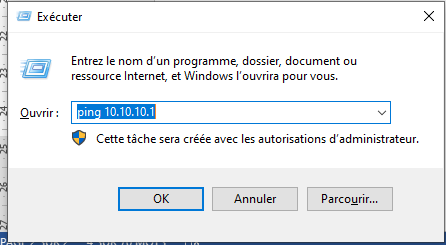

Grace à l’outil « exécuter » de Windows vous pouvez pinger l’automate.
Pour cela, tapez : « Ping adresse de l’automate »
Exemple :
Cela signifie que l’automate est présent sur le réseau
- Un résultat négatif
Affichera ce type d’information (Voir image)
Une fenêtre s'ouvre et le résultat dépend du contenu de cette page

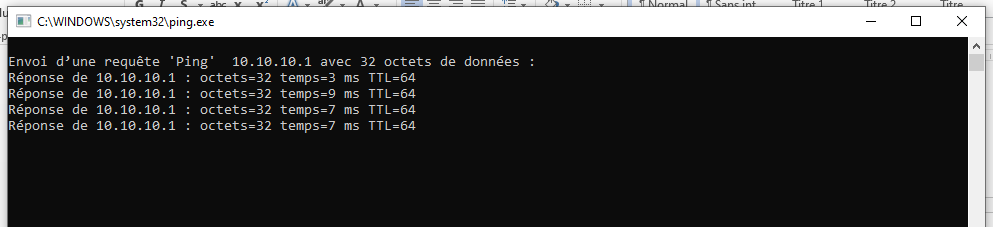

- Un résultat positif
Affichera ce type d’information (Voir image)
Cela signifie que l’automate n’est pas sur le réseau
Les solutions en cas de résultat négatif :
- L’automate est éteint
- L’adresse IP automate est mauvaise
- L’automate n’est pas sur le bon réseau
- S’il y a des équipements de type Switch sur le réseau, ils sont peut-être éteints ou endommagés
La déclaration de l’automate dans le système d’acquisition
Une fois l’automate disponible sur le réseau, il faut faire la déclaration de cet automate dans le système d’acquisition.

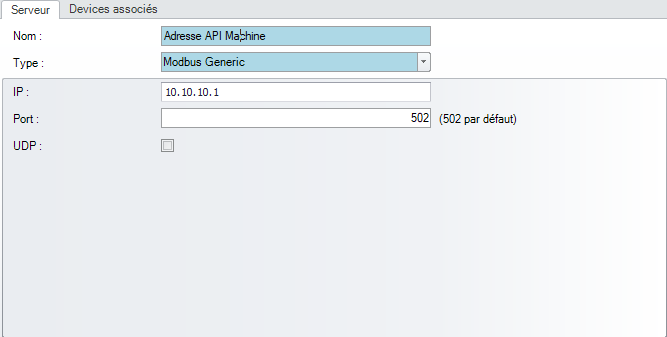

L’adresse IP
L’affectation de l’adresse IP à l’automate
La déclaration des variables
L’automate étant accessible et déclaré, on passe au contrôle de la table d’échange en se basant sur le fichier Automate et table d'échange

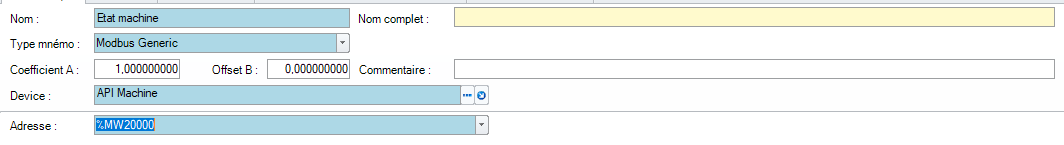

La déclaration d’une variable

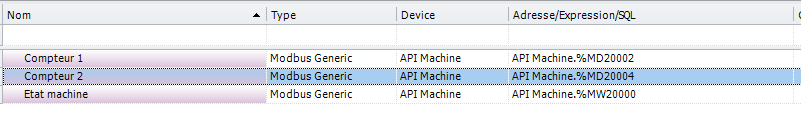

La synthèse de variable du fichier
Voici l’ensemble des variables déclarées dans le système d’acquisition identiques au fichier Excel
Mise en place des compteurs
Une fois les variables déclarées, nous allons donner des fonctions à ces variables. Dans notre cas, nous allons faire des compteurs :
Compteur 1 --> Le compteur de pièces bonnes
Compteur 2 --> Le compteur de pièces totales
La déclaration d’un compteur passe par 2 étapes :

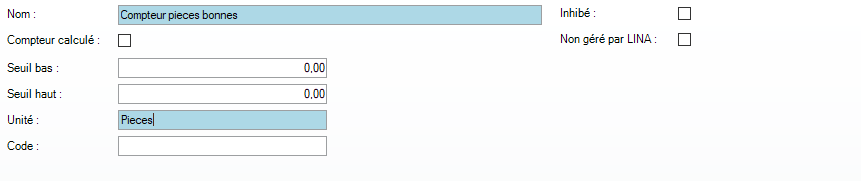

- La fiche d’identité du compteur :
- Affectation de la variable au compteur et sa configuration

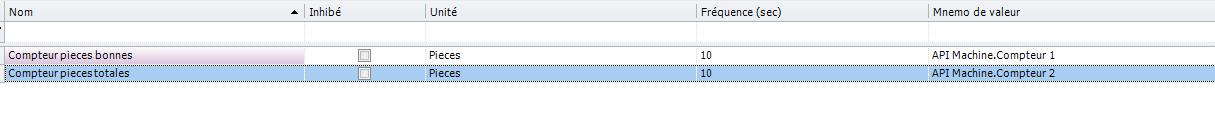

La synthèse des compteurs
Tester la communication
Les déclarations terminées, nous allons vérifier la communication de nos variables.
Dans notre cas, on va vérifier les compteurs

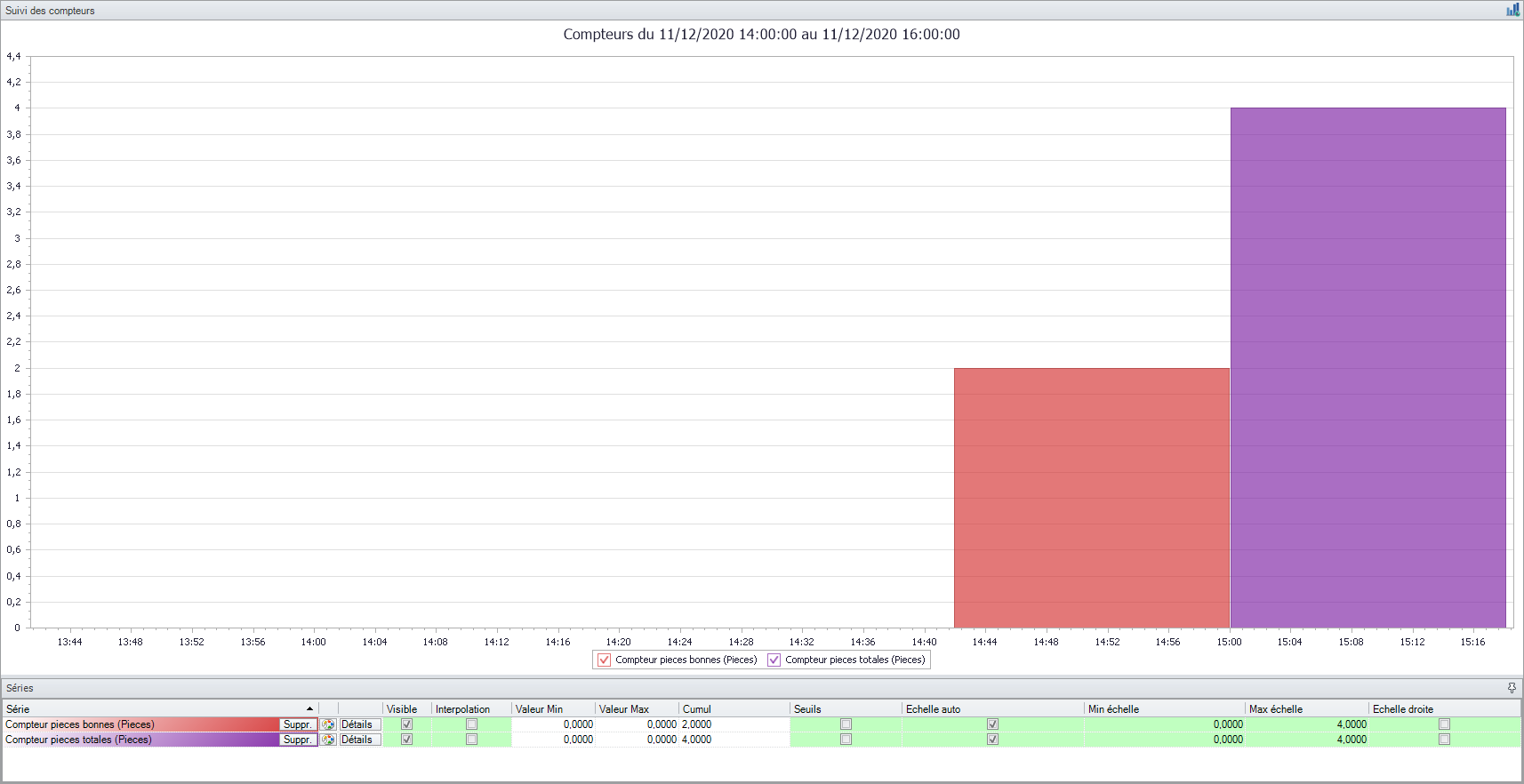

On peut voir que mon logiciel d’acquisition commence à tracer des données. Il ne faut pas oublier de vérifier la cohérence des données.
Les raisons de la non-communication avec les variables :
- La table d’échange n’est pas bonne
- L’automate qu’on ping n’est pas le bon
- L’automate est en stop
- L’automate ne produit pas
- L’automate s’est éteint entre le ping et notre déclaration
